內壁拋丸除銹系統

更新時間：2015/3/6 14:16:25

功能描述：內壁拋丸除銹系統包含液壓站驅動車、輸砂伸臂、拋頭、提升機、分離器、回丸系統、打砂前倉、轉管裝置（或轉管車）、打砂后倉等。鋼管內壁預熱后（高于室溫3°以上）轉運到內壁除銹工位，前后倉將鋼管兩端密封，鋼管旋轉。液壓站、提升機、分離器、回丸系統、輸砂皮帶、拋頭馬達依次開啟，打開漏砂閥向前移動拋頭直至鋼管末端，然后返回到初位置。

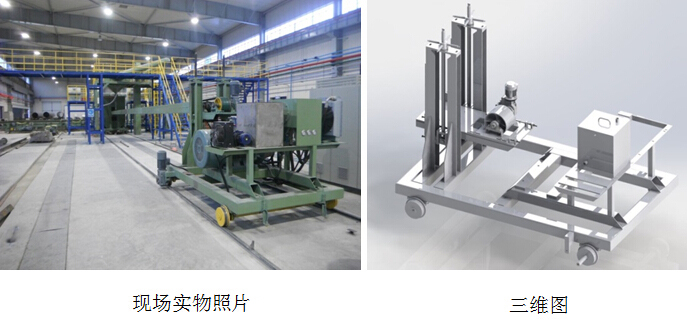

液壓站驅動車

功能描述：液壓驅動車包含110kW油泵系統、油冷卻系統、油馬達水冷卻循環系統、輸砂伸臂固定支架及升降機構、車體。液壓驅動車為拋頭馬達提供動力源，使拋頭可以高速旋轉。驅動車成為液壓站的載體外還為輸砂伸臂的前進后退提供動力。

主要技術參數

序號	名稱	技術參數
1	液壓泵電機	110kW
2	液壓泵	Rexroth
3	行走電機	2.2kW
4	輸砂電機	2.2kW

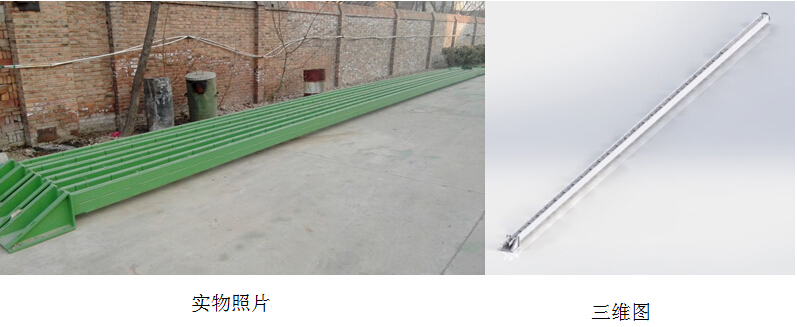

輸砂伸臂

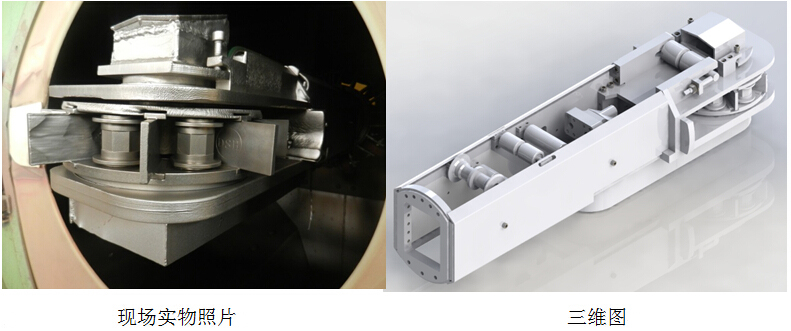

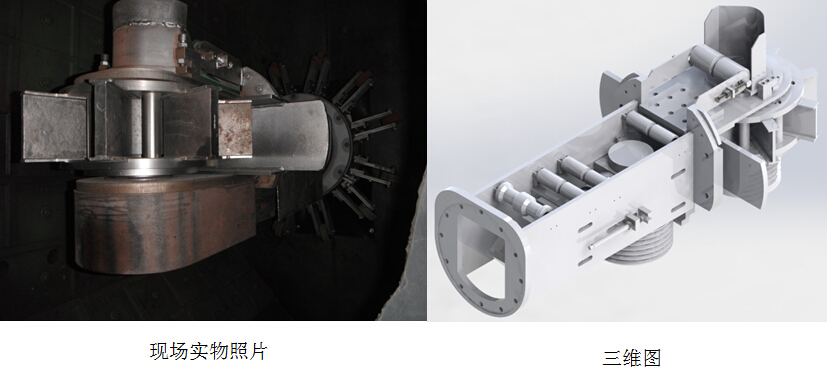

拋頭

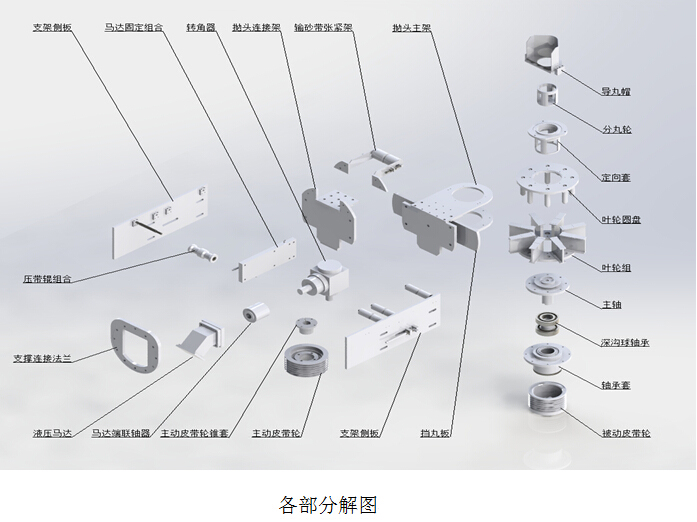

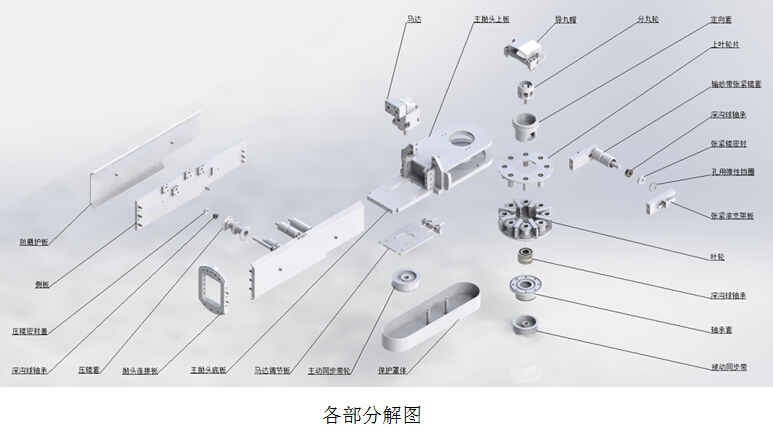

功能描述：拋頭包含拋頭支架、液壓馬達（博世—力士樂(lè )）、葉輪組件、導向輪。待鋼管兩端被前后倉罩住后，液壓馬達啟動并帶動拋頭高速旋轉（根據管徑進行設置拋射轉速），漏砂閥打開延時聽到鋼砂與金屬撞擊的聲音后液壓驅動車向前推進拋頭并進入到鋼管內，輸砂伸臂上的旋轉支撐保證拋頭保持在鋼管軸線中心位置前進。根據拋頭打出的拋射扇面調整鋼砂的供給量、拋射速度、拋頭行進速度及鋼管的旋轉速度。
